格莱特控制阀新研发箱体连接部位检测装置，高效检验

        场景背景：

        目前，箱体连接部位检测完全靠检验员用游标卡尺去量，需测量连接轴套尺寸及箱体连接螺纹孔的尺寸，检验效率不高，时间成本较大，且连接轴套的安装角度凭经验去估，主观性较强。

        为此，武汉格莱特控制阀有限公司研发出一种箱体连接部位检测装置，解决了检验效率过低，安装角度检验主观性较强的问题。

        格莱特方案：

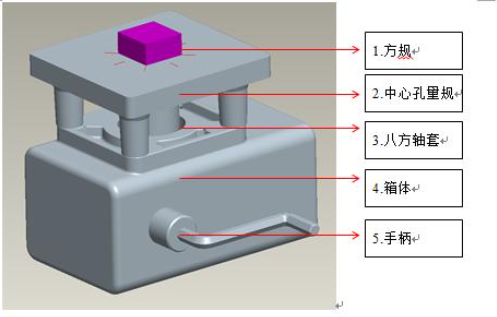

        将中心孔量规放置于被检测对象箱体上，中心孔量规上的探棒插入箱体的被检测螺钉孔，在这一过程中，能否有效装进和装进去的深度是否到位就能有效反馈出是否达到图纸要求。然后将方规插入中心孔量规上表面的方孔，此时用手柄对箱体进行微调，轴套会旋转一定角度，在此过程中，如果方规能贴合在中心孔量规的上表面，即说明箱体上的轴套方向旋转到预定角度，再然后手动调节另一处的分度刻盘指针到所需位置。通过中心孔量规的探棒可检测出箱体连接平台的螺纹孔中心距；通过方规可检测出箱体连接轴套的深度及旋转角度。

        使用价值：

        使用本装置进行精准检测，以判断箱体出厂的精确性和一致性，方便快捷，消除人为因素所导致的误差。

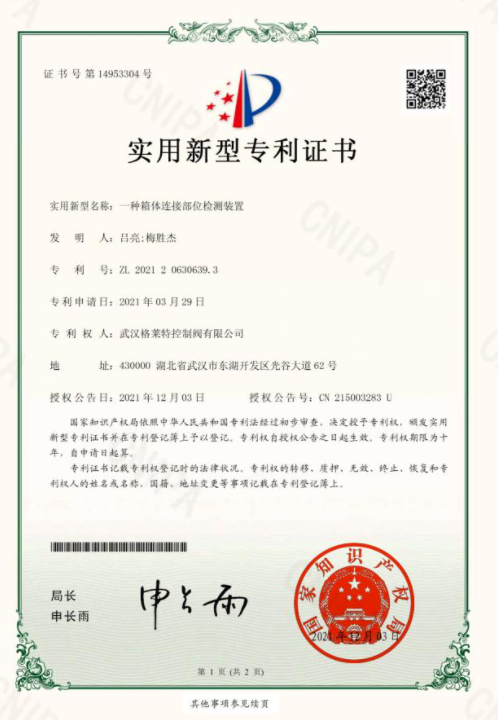

        专利证书：
